Интерметаллидный подслой для теплозащитных керамических покрытий разработан в ИПМ РАН

Разработан жаростойкий интерметаллидный подслой для покрытия диоксида циркония для защиты лопаток газовых турбин.
Подслой обеспечивает связь рабочего керамического покрытия с основным материалом деталей.
Новый порошковый материал для плазменного напыления содержит соединения никеля, алюминия, хрома, тантала и иттрия.

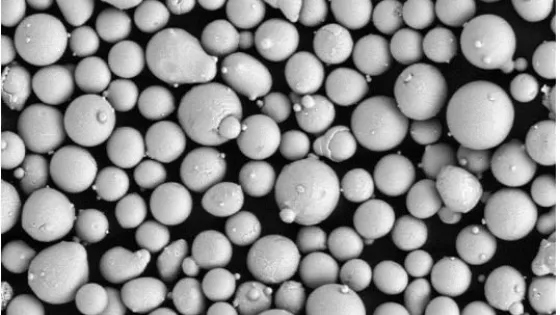

Методами рентгеноструктурного анализа и электронной микроскопии изучены морфология, элементный, гранулярный и фазовый составы порошка.
Проведены дериватографические исследования фазовых превращений при нагреве до 1500°C.
Подслой показал оптимальные эксплуатационные характеристики: пористость 4%, твердость HV~4,5 ГПа, шероховатость поверхности Rа~4 мкм.
Термоциклические испытания подтвердили высокую адгезионную прочность жаростойкого подслоя.
Подслой предназначен для использования в составе теплозащитного покрытия на основе диоксида циркония на термонагруженных деталях газовых турбин.
